3 помилки при копці котловану вручну, через які руйнуються фундаменти

Уявіть: ви наймаєте двох робітників на три дні. Вони копають, беруть гроші, йдуть. Котлован виглядає нормально – рівне дно, стінки стоять, глибина приблизно та, що потрібно. Ви заливаєте фундамент, будуєте будинок, в’їжджаєте.

А за п’ять років у кутку вітальні з’являється тріщина. Тонка, як волосся. Через рік – шириною в палець. Ще через рік вона тягнеться від фундаменту до карнизу.

Будівельники скажуть: “Грунт просів”. Це правда. Тільки причина цієї просідання була закладена ще тоді — у ті три дні, коли двоє робітників копали котлован лопатами.

Ручна копка котловану – це не просто викопати яму потрібної глибини. Це етап, від якого безпосередньо залежить, як довго простоить фундамент і чи не з’являться тріщини за кілька років. Саме тому важливо розуміти, як правильно організована копка котловану вручну, особливо якщо ви наймаєте бригаду вперше і хочете проконтролювати процес.

У цій статті три конкретні помилки при ручному виїмці грунту. Чи не загальні поради, а механізм: що відбувається з ґрунтом, коли це проявиться і як це запобігти ще на етапі лопати.

Коли екскаватор працює, машина зупиняється за заданою позначкою. Оператор бачить глибину. Поруч стоїть виконроб з нівеліром.

Коли копають вручну, все це зникає. Землекоп орієнтується на око, на втому, на прикидку «начебто стільки». Немає обмежувача ковша. Немає контролю. Є тільки лопата і людина, яка хоче якнайшвидше закінчити.

Саме тут народжуються усі три помилки.

І ось деталь, про яку рідко говорять: навіть якщо котлован копали екскаватором, останні десять сантиметрів до проектної позначки завжди допрацьовуються вручну. Спеціально — щоб не порушити структуру шару, що несе. При повністю ручній копці цей принцип порушується постійно, і про це ніхто не думає.

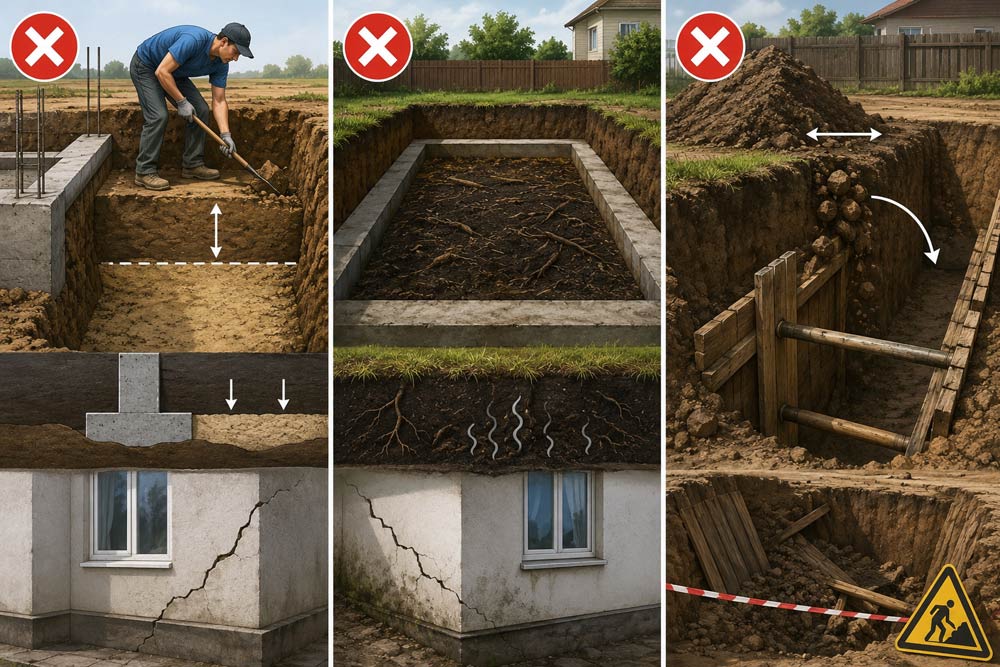

Нема часу читати все? Ось суть.

• Перша: перекопали глибше за проектну позначку і досипали грунт назад. Досипання не дасть потрібної здатності, що несе. Ніколи.
• Друга: не зняли гумусу по всій площі будівництва перед копкою. Органіка під фундаментом продовжує розкладатися та просідати – роками.
• Третя: вийнятий грунт лежить біля краю котловану, стінки не закріплені. Це обвал або зараз, або після першого дощу.

Деталі далі.

• Коли виникає: при копіюванні без контролю позначки нівеліром або рейкою.
• Коли проявляється: через 3-7 років після будівництва.
• Як виглядає: тріщини від кутів віконних та дверних отворів, перекос рам.
• Ціна виправлення: від ін’єктування фундаменту до повного знесення та переробки.

Це найчастіша і найпідступніша помилка. Підступна – тому що здається легко поправною прямо на місці.

Відбувається так. Землекоп трохи промахується повз проектну позначку — на 10, іноді 20 сантиметрів. Іноді навмисно: “краще глибше, потім зрівняємо”. Іноді просто не помітив. Результат: котлован глибший, ніж треба.

Інтуїтивне рішення – засипати назад та утрамбувати. Логічно? Ні. Це будівельна помилка, наслідки якої прийдуть за кілька років.

Природний ґрунт формувався тисячоліттями під величезним тиском. Його здатність — результат геологічного часу, а не людських зусиль. Грунт, який ви щойно вийняли і засипали назад, фізично не може досягти тієї ж щільності навіть після механічного трамбування. Його стисливість у 3–5 разів вища, ніж у непорушеної природної основи.

Що з цього випливає на практиці: фундамент в одному місці спирається на щільний природний грунт, в іншому – на насипний. Осідання відбувається нерівномірно. За кілька років — тріщини. Спочатку тонкі, по кутах отворів. Потім ширше. Потім наскрізні.

Ще один момент, який важливо розуміти: якщо на дні котловану раптом виявився торф’яний або насипний шар, це не проблема, яку вирішує підсипка. На такій підставі будувати не можна зовсім. Потрібна або заміна ґрунту до несучого шару, або перехід на інший тип фундаменту. Рішення приймає конструктор, не виконроб з лопатою.

Перекоп до 10 сантиметрів: залити шар тонким бетоном марки В7,5 або В10. Це створює жорстку основу з передбачуваною несучою здатністю, на яку вже можна укладати проектний фундамент.

Перекоп понад 20 сантиметрів: вносити зміну до проекту — опускати проектний рівень фундаменту. Висота калениці та рівень чистової статі при цьому не змінюються. Просто стрічкові стіни стають трохи вищими.

Перекоп до 5 сантиметрів у щільному сипучому грунті: допускається щебенева підготовка із щебеню фракції 20-40 мм, шарами по 10 сантиметрів з обов’язковим трамбуванням кожного шару.

Чого не можна робити ніколи: засипати перекоп вийнятим ґрунтом, будівельним сміттям або сумішшю землі із щебенем. Будь-який неоднорідний матеріал дасть нерівномірне осідання.

Якщо сумніваєтеся, викличте фахівця до заливання фундаменту. Після цього виправити у рази дорожче.

• Коли виникає: коли копку починають без зняття родючого шару на всій площі будівництва.
• Коли проявляється: через 5–15 років — повільно та майже непомітно спочатку.
• Як виглядає: поступовий перекіс будівлі, вологість у нижніх приміщеннях, поява плісняви.
• Ціна виправлення: гідроізоляція, ін’єктування, у важких випадках – перебудова фундаменту.

Цю помилку роблять навіть досвідчені будівельники — особливо коли поспішають або коли здається, що все одно заллють бетоном.

Гумус – це верхній темний пухкий шар ґрунту. Саме в ньому ростуть рослини, саме в ньому живе органіка. Саме вона робить гумус несумісним із фундаментом.

Органіка не зупиняє розкладання лише тому, що її засипали та навантажили. Вона продовжує працювати – втрачаючи об’єм по кілька міліметрів на рік. Під багатотонним навантаженням будинку цей процес прискорюється, і відбувається він нерівномірно: там, де органіки більше, ґрунт просідає сильніше.

Додайте до цього інший ризик: гумус містить суперечки будинкових грибів. При потрібній температурі та вологості — а під фундаментом вони саме такі — суперечки активуються. Результат: грибок у конструкціях нижнього поверху, хронічна вогкість у приміщеннях, поступове руйнування дерев’яних перекриттів.

Землекоп починає копати траншею прямо через гумусний шар, не знімаючи його заздалегідь. Або знімає тільки в траншеї під стрічковий фундамент — а всередині периметра родючий шар залишається недоторканим. Здається, що ця зона ненавантажена. Це ілюзія, яка виявиться через роки.

Гумус знімається на глибину 20-40 сантиметрів по всій площі плями забудови – включаючи зони всередині периметра, де буде підвал або підлога першого поверху. Саме там цим нехтують найчастіше.

Знятий гумус складається окремо – він відмінно підійде для озеленення ділянки після будівництва. Змішувати його з рештою ґрунту з котловану не можна. Використовувати для зворотного засипання пазух фундаменту теж не можна.

• Коли з’являється: при копці глибиною більше 1,25 метра без кріплення стін.
• Коли проявляється: одразу – при обвалі або поступово – при сповзанні стінок.
• Як виглядає: осипання ґрунту всередину котловану, порушення геометрії, у гіршому випадку обвал на працівників.
• Ціна виправлення: від перекопування наново до трагедії.

Це єдина з трьох помилок, яка небезпечна прямо зараз — не за п’ять років. Проте її роблять постійно.

Коли копають вручну, вийнятий ґрунт природно летить туди, куди дісталася лопата — до краю. Це створює додаткове навантаження на стінку саме в тому місці, де воно вже ослаблене виїмкою.

Норми тут конкретні: ґрунт не можна складувати ближче 50 сантиметрів від краю в щільних зв’язкових ґрунтах. У піщаних та супіщаних – мінімум 2 метри. Після дощу ці дистанції потрібно збільшувати: вологий ґрунт втрачає зв’язність, і додаткове навантаження біля краю різко підвищує ризик обвалу.

Вертикальні стінки без кріплення допустимі лише за певної глибини. У піщаних та супіщаних ґрунтах — не більше 1,25 метра. У суглинках та глинах – не більше 1,5 метра. У дуже щільних ґрунтах – не більше 2 метрів.

Глибше – обов’язкове кріплення дерев’яними щитами з дощок товщиною не менше 25 мм із горизонтальними розпірками діаметром 100 мм. Альтернатива – укоси під кутом, що відповідає типу ґрунту. Обидва варіанти збільшують обсяг робіт, але це не привід їх ігнорувати.

Котлован не можна залишати відкритим на зиму. Мороз проникає в грунт, що несе, на дні, викликає пучення і руйнує структуру того самого шару, на якому повинен стояти фундамент. Навесні котлован виглядає нормально — але здатність грунту, що несе, на дні вже не та. Це не видно лопатою. Це потрібно знати наперед.

Якщо будівництво зупинилося: котлован накривають геотекстилем чи тимчасовим настилом. Або засипають і перекопують навесні, зачищаючи дно після відтавання.

Три спостереження з практики, що змінюють підхід до ручної копки.

Волога глина після дощу ріжеться легше — і багато хто користується цим. Але стінки такого котловану втрачають стійкість за 2-4 години. Не можна почати копку в дощ, кинути на ніч незакріплений котлован і прийти вранці, як ні в чому не бувало. На ранок стінки можуть сповзти всередину.

Тип ґрунту змінюється з глибиною. На поверхні суглинок. На метрі – пісок. На півтора – плавун або водоносний шар. Без шурфу або геотехнічного дослідження наперед на дні котловану можна виявити зовсім інший ґрунт — вже після того, як все викопано.

Промерзлий взимку ґрунт здається міцним. Це оманливо. Після розморожування він втрачає до 40% несучої здатності в порівнянні з природним станом. Зимова копка без розуміння цього — прямий шлях до нестабільної основи.

Будівництво ще не розпочато, але при огляді видно перекоп, гумус або ненадійні стіни – зупиніться. Викличте спеціаліста з земляних робіт або будівельного інженера. Вартість консультації незрівнянна з вартістю переробки фундаменту.

Якщо будинок вже стоїть і з’явилися ознаки – тріщини від кутів отворів, перекіс дверей, вологість у підвалі, запах вогкості – це сигнал для геотехнічного обстеження. Частина проблем вирішується ін’єктуванням. Частина – додатковим дренажем. У запущених випадках – посилення фундаменту або повна переробка з тимчасовим підйомом будівлі.

Головне правило одне: чим раніше знайти причину, тим дешевшим обійдеться виправлення.

До початку копки:

• Провести геотехнічне дослідження чи хоча б контрольний шурф — визначити тип ґрунту та рівень ґрунтових вод.
• Зафіксувати проектну позначку фізично: кілочки, шнур, реперна точка на сусідній конструкції.
• Зняти гумус на 20-40 сантиметрів по всій площі плями забудови – до початку основної копки.

У процесі роботи:

• Не докопувати до проектної позначки останніх 5–10 сантиметрів — доробляти вручну наприкінці.
• Контролювати глибину рейкою або схилом від шнура — не на око.
• Відвал ґрунту: не ближче 50 сантиметрів від краю в щільному ґрунті, не ближче 2 метрів – у піщаному.
• При глибині понад 1,5 метра — кріплення стін дошками з розпірками обов’язкове.
• Після дощу: огляд стін перед продовженням роботи.

Якщо перекопали:

• Не засипати вийнятим ґрунтом.
• Залити тонким бетоном В7,5-В10 або викликати конструктора для зміни проектної позначки.

Сезон:

• Не залишати котлован відкритим на зиму без геотекстилю чи настилу.
• Не розпочинати роботу одразу після сильного дощу – дати стінкам стабілізуватися.

Всі три помилки поєднує одне: у момент, коли їх роблять, вони не виглядають як помилки. Перекопав на п’ятнадцять сантиметрів – засиплю. Гумус усередині контуру все одно заллють. Грунт біля краю – ну і що, варто ж.

Фундамент мовчить. Роками. А потім каже тріщинами — саме тоді, коли гарантії вже вийшли, підрядник недоступний, а виправлення коштує дорожче, ніж правильно викопаний котлован із самого початку.

Котлован – єдиний етап будівництва, який не можна переробити, не звівши те, що стоїть зверху. Одна консультація на початок копки коштує менше, ніж ін’єктування одного кута фундаменту.
